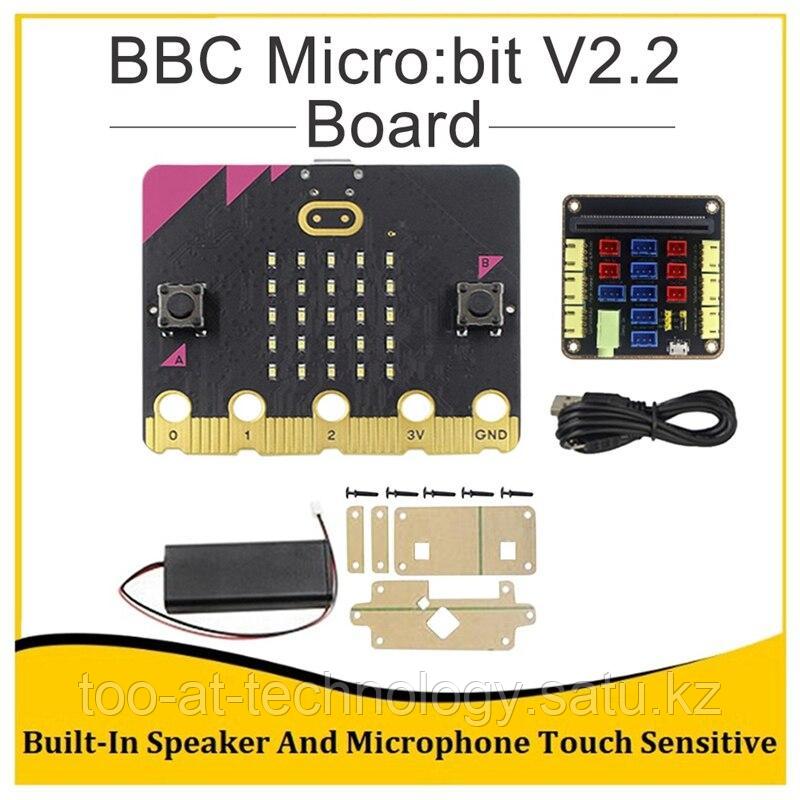

Плата BBC micro:bit V2.2

Уникальная и интересная плата разработчика BBC micro:bit работает на базе высокопроизводительного 32-битного микроконтроллера Nordic ARM Cortex-M4 nRF52833, имеет 512 КБ флэш-памяти и 128 КБ оперативной памяти. Она оснащена встроенным Bluetooth 5.0, акселерометром с компасом, микрофоном, динамиком, интерфейсным процессором, разъемом для подключения батарейного питания, двумя пользовательскими кнопками и светодиодной матрицей на обратной стороне платы. Уникальность платы заключена в простоте программирования в графических средах, легкости загрузки кода, насыщенном функционале базовой версии платы. Для начала работы не нужен компьютер - достаточно смартфона с установленным приложением. Каждый элемент полностью программируется с помощью простого в использовании программного обеспечения на специальном веб-сайте, доступ к которому можно получить с ПК, планшета или мобильного телефона.

На сегодняшний день написано большое количество программ и библиотек, позволяющих быстро освоить контроллер и создавать свои уникальные устройства. Для подключения платы создано большое количество адаптеров - от простых, выводящих сигналы GPIO на разъёмы для макетирования, до сложных, реализующих готовое устройство, такое, например, как робоплатформа.

На плате Micro:bit предусмотрены два микропроцессора ARM Cortex. Основной процессор обрабатывает пользовательские программы и обеспечивает работу Bluetooth модуля. Второй — отвечает за поддержку USB. Если вы подключите плату к компьютеру через USB - то она появится в Проводнике как обычная флешка.

Инженеры BBC встроили в плату набор сенсоров и вам не придется мучиться с подключением внешних модулей.

Датчики, интегрированные в Micro:bit

• Акселерометр показывает положение платы в пространстве, работает шагомером и реагирует на встряхивание.
• Магнитометр используется как компас, детектор металла и скрытой проводки или выступает в роли датчика Холла.
• Температура в помещении определяется встроенным в процессор термометром.

Особенной "фишкой" Micro:bit является матрица из 25 красных светодиодов, собранная на обратной стороне платы. На неё выводятся буквы, бегущие строки или простая пиксельная анимация. Девять из них используются в качестве сенсора уровня освещённости.

Для управления микро-компьютером предусмотрены три кнопки. Одна используется для перезагрузки платы, две другие — программируемые, их назначение зависит от созданной программы.

Изначально программирование платы осуществляется с помощью облачной среды разработки с официального сайте microbit.org.

Для начальных шагов предлагается визуальная среда программирования Make Code, схожая со Scratch. Комбинируя блоки команд, переменных и логических функций, юный изобретатель создаст интерактивные проекты — фитнес-трекер, электронные часы с компасом, текстовую напоминалку, таймер обратного отсчёта и несколько электронных игр.

Отладка микропрограммы представляет собой простой и удобный процесс — в редакторе предусмотрен полноценный эмулятор устройства. В реальном времени на нём имитируется состояние светодиодной матрицы. Виртуальное устройство реагирует на нажатие программируемых кнопок и изменение значений сенсоров.

После отладки и конечного тестирования - программа компилируется в шестнадцатеричный .hex файл. При этом скомпилированный файл без проблем можно скопировать на на другие платы Micro:bit, что станет полезным в многопользовательских играх для платформы micro:bit.

Конструкция рассчитана как для детей - в контроллере сложно что-либо сломать или неправильно подключить, так и для взрослых.

Характеристики:

• Микроконтроллер: 32-разрядный процессор Nordic ARM Cortex-M4 nRF52833
• Память программ: 512 КБ Flash
• Память данных: 128 КБ ОЗУ
• Интерфейсный процессор: NXP KL27Z, 32KB ОЗУ
• Датчик движения: ST LSM 303
• Напряжение питания: 3,3В
• Микрофон: встроенный
• Динамик: встроенный
• Источник питания:
  • USB разъём
  • Батарейный разъём
• Кнопки:
  • Две настраиваемые пользователем кнопки
  • Кнопка сброса
  • Сенсорная кнопка на логотипе
• Индикация: 5x5 красная светодиодная матрица
• Датчики: Бортовой компас и акселерометр
• Разъёмы:
  • 20-контактный разъем для подключения карты и GPIO
  • Разъем MicroUSB
  • Разъем батареи JST-PH
• Размеры: 51 х42 мм
