Прибор по взаимодействию зарядов (электростатическая дорожка)

1. Назначение

Прибор предназначен для демонстрации взаимодействия одноименных и разноименных зарядов на уроках физики в общеобразовательной школе и иллюстрации использования этого взаимодействия в модели электростатической дороги. Прибор используется совместно с генератором высокого напряжения (школьным) или другим источником высокого напряжения постоянного тока.

2. Устройство прибора

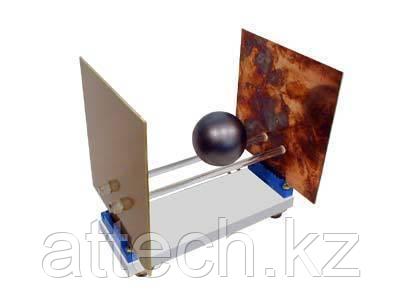

Прибор представляет собой пластмассовую платформу на приборных ножках и токоподводящими лапками, двух съемных металлизированных пластин, между которыми установлены стеклянные «рельсы» и графитизированного легкого пластмассового шарика. На металлизированные пластины через разъемы-слоты и лапки подается постоянное высокое напряжение. Прибор можно устанавливать непосредственно на генератор высокого напряжения (школьный), закрепляя лапки в зажимах генератора, или на демонстрационном столе подключая его к источнику тока соединительными проводами с зажимами типа «крокодил».

Комплектность

• Платформа - 1 шт.,
• металлизированные пластины - 2 шт.,
• стеклянные палочки со стопорными кольцами («рельсы») 2 шт. ,
• шарик - 1 шт.
•  руководство по эксплуатации -1 шт.

3. Сборка прибора и его эксплуатация

Вставить пластины в разъемы-слоты так, чтобы металлизированные поверхности их были друг другу напротив. Через отверстия в пластинах вставить стеклянные палочки и закрепить их стопорными кольцами. На стеклянные палочки положить шарик. Собранный прибор подключить к источнику высокого напряжения (подключение производить только к обесточенному источнику). Включить источник высокого напряжения и наблюдать маятниковое движение шарика между пластинами. Перед учащимися поставить вопрос о причинах движения шарика. Выключить источник высокого напряжения и обратить внимание учащихся на продолжающееся еще длительное время движение шарика. По окончании демонстрации разрядником снять потенциал с пластин и только после этого прибор можно отсоединить от источника высокого напряжения.
